一、技術名稱

中科韋爾在線壁厚預知（警）系統

二、先進性闡述

中科韋爾在線壁厚預知（警）系統是中科韋爾結合煉化企業設備完整性管理需要和安全生產目標而創新研發的具有自主知識產權的專利產品。該系統包含ZK3810在線超聲技術和ZK3600電場矩陣（FSM）技術，為非開孔、在線式管道壁厚監測管理與預警系統。

·      ZK3810在線超聲技術與傳統的腐蝕監測方法相比，獨特的超聲探頭和弧面聚聲波導設計，實現了超聲波在較長聲程內的有效傳播，從而達到對高溫設備管道、復雜易腐蝕部位的實時動態監測，創造性地解決了高溫下局部腐蝕監測的難題。ZK3600電場矩陣（FSM）技術是對在役裝置的重點腐蝕部位進行矩陣分割，通過監測每個矩陣的電場分布，以及結合設備和工藝參數，建立整個腐蝕部位的立體式的監測、預警系統，對預防腐蝕事故和進行裝置預知維修提供重要技術支撐。中科韋爾在線壁厚預知（警）系統，可廣泛應用于煉油、化工行業，自2014年問世以來，已經成功工業化運行6年，應用監測點600套；系統的運用既提高了石化企業設備防腐蝕管理水平和風險控制能力；又可保障裝置長周期、安全、高效運行與企業經濟效益的雙贏。

1、ZK3810管道在線超聲測厚系統

技術優勢

1.系統安裝無需開孔、無需耦合劑，而且對高溫600℃管道可以連續、實時的監測，測量結果準確，數據穩定；

2. 可采用在管道上焊接圓柱螺栓的方式來固定探頭；也可采用卡箍方式將波導夾具固定在管道上，拆裝便捷，不受其它人為、空間等外界因素制約；

3. 管道測厚系統數據能夠直接進入企業廣泛使用的OTA5.0腐蝕監測管理系統。

2、ZK3600電場矩陣(FSM)管道監測系統組成

技術優勢

1.實時監測在役設備和管道的均勻腐蝕、局部腐蝕、焊縫裂紋；

2.直接測量管壁不均勻減薄，不需開孔，矩陣探針壽命長，可靠性高；

3.有線及無線傳輸方式可選，直接并入企業OTA5.0監測管理系統；

4.軟件系統可對監測結果進行三維圖形顯示，可判斷和評估設備壽命和運行風險。

三、石化案例

案例一：

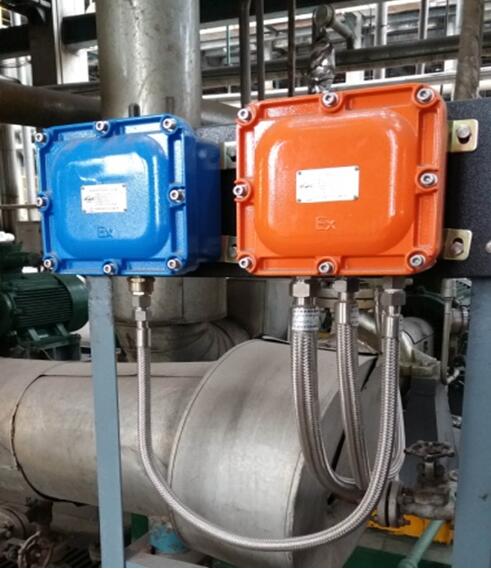

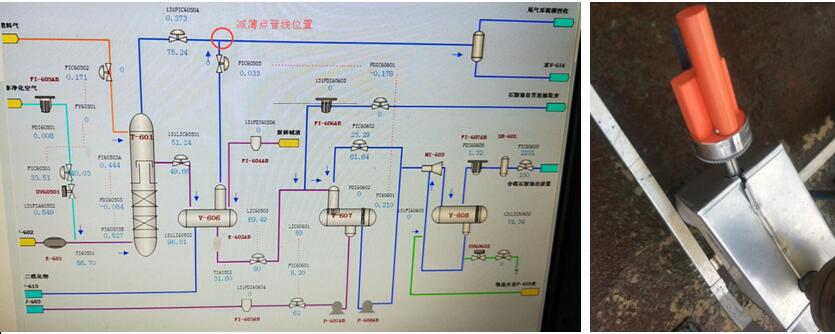

某石化煉油廠于2017年7月安裝中科韋爾在線壁厚監測系統，監測腐蝕重點部位和人工不易測量的點。經過2年多運行，發現3號常減壓裝置二硫化物分離罐V606至尾氣分液罐V609TG管線測點處腐蝕嚴重，已經達到報警值。工況信息如圖1，測點圖片如圖2。

圖1、減薄點和測厚點工藝位置圖 圖2、現場儀器安裝照片

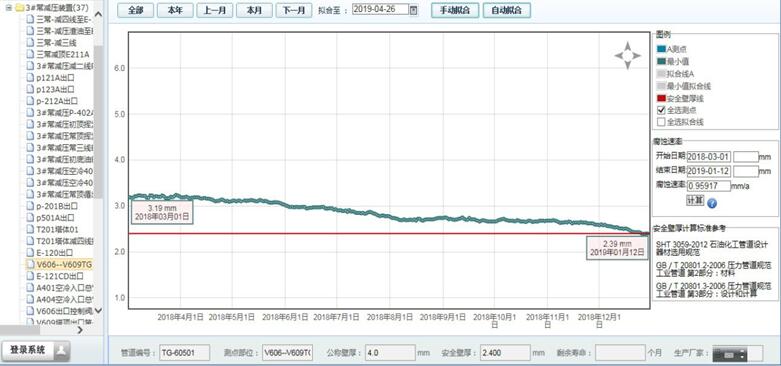

從安裝運行開始，該測點壁厚曲線減薄明顯，如圖3所示，至2018-3-1壁厚減薄到3.19mm，至2019.1.12壁厚減薄到2.39mm已低于預警值2.4mm。10個多月共減薄0.8mm，年腐蝕率達到0.959mm/a。

圖3、測點壁厚減薄曲線（2018.3.1-2019.1.12）

車間設備員接收到預警信息后，展開了人工測厚復查（測量位置為測點旁邊2cm），手持測厚儀測量值與在線測量值偏差0.1mm，確認了管線已經達到預警值，同時在此測點周圍進行了全面測厚排查，發現了多處減薄部位，因此，廠里決定在次季度裝置檢修期間更換相應管線。

案例二：

某石化公司為解決煉制含硫2.1%的塔河混合原油的監測問題，在閃蒸系統塔底油進P1203A前彎頭處安裝了我司專利技術ZK3600電場矩陣（FSM）系統，對重點部位加強監測，及時預警。

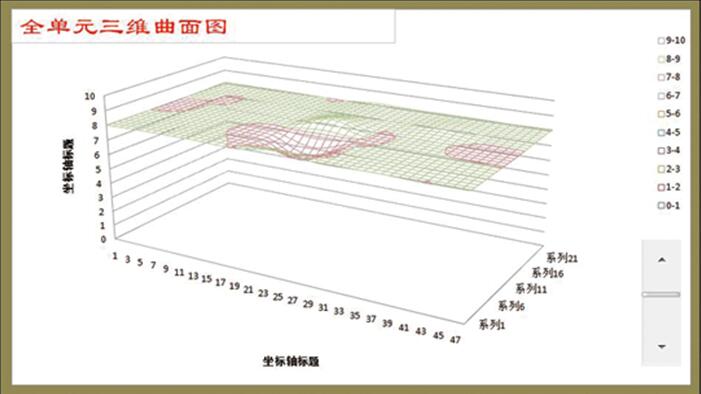

圖1、全單元三維曲面圖

監測結果表明：該測點有四個矩陣組腐蝕趨勢明顯，腐蝕率分別是0.89mm/a、0.84mm/a、0.56mm/a、0.55mm/a；平均腐蝕速率為0.71mm/a。而該點多次手持測厚儀測厚結果是0.66mm/a。監測結果表明該部位腐蝕嚴重。廠里決定在下半年檢修時更換管線和升級材質，以保障下個生產周期平穩運行。

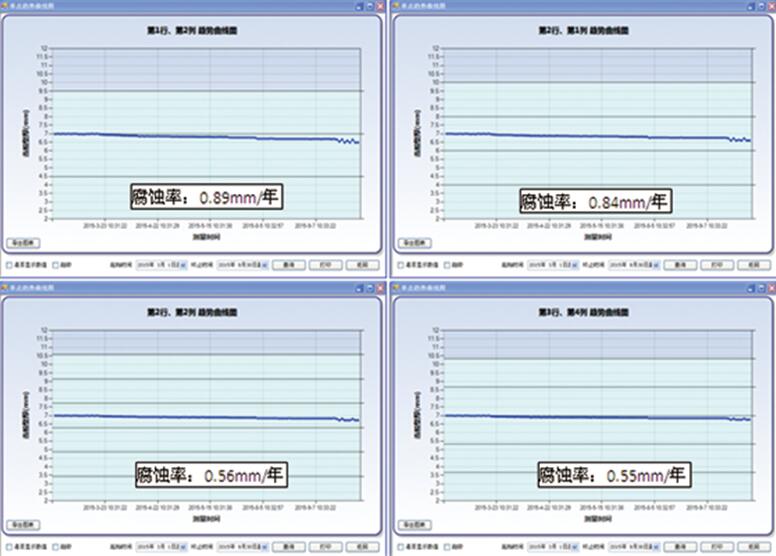

圖2、矩陣組減薄趨勢圖
